Opis:

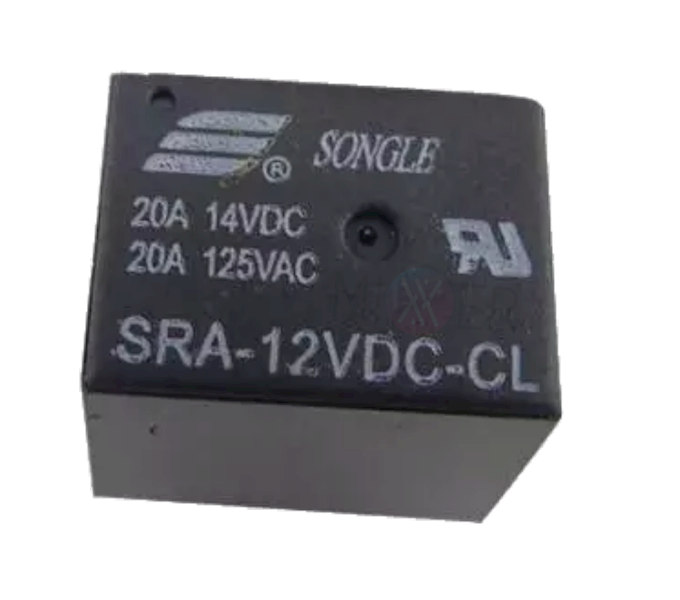

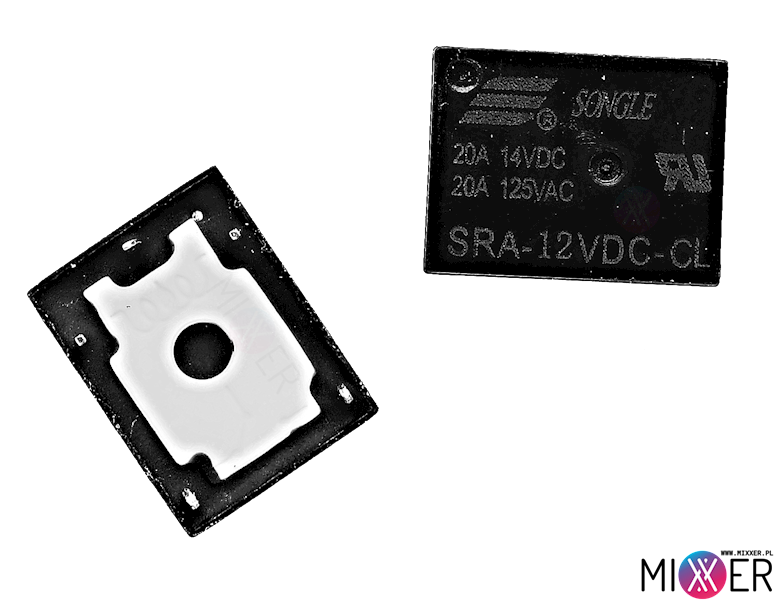

Przekaźnik SRA-12VDC-CL o maksymalnym obciążeniu 20A/125VAC

lub 20A/14VDC do montażu na płytkę drukowaną PCB.

Charakterystyka:

Parametry Techniczne

• Producent: Songle
• Model: SRA-12VDC-CL
• Obudowa: Tworzywo sztuczne
• Rodzaj montażu: Na płytkę drukowaną THT
• Klasa ochrony: IP20
• Napięcie zasilania cewki: 12V DC
• Ilość Kanałów Styków: 1 Kanał Zwierny No / NC
• Prąd roboczy na kanał ( styk ): 20A do 125VAC lub do 14VDC
• Prąd cewki stycznika: 43mA
• Liczba Pinów: 5szt

Wymiary przekaźnika

• Wysokość: 14mm
• Szerokość: 12,3mm
• Długość: 15,5mm

Opis podłączenia

• A1- Podłączenie cewki przekaźnika 12 VDC
• A2- Podłączenie cewki przekaźnika 12V DC
• V- Zasilanie Styku
• NO- Styk normalnie otwarty
• NC- Styk normalnie zamknięty
