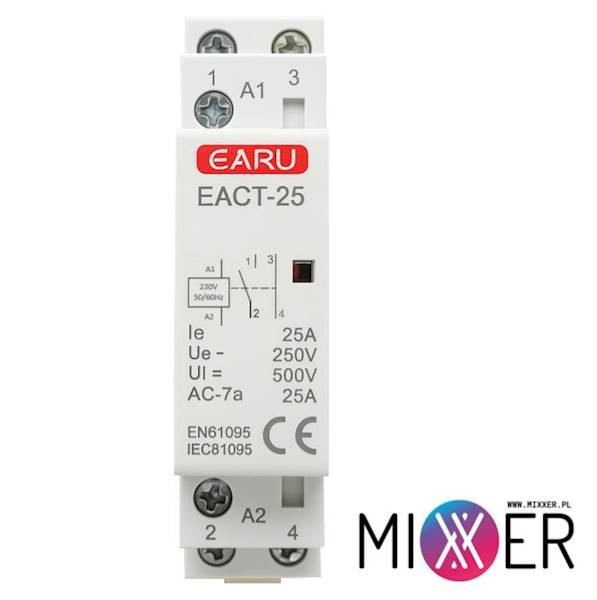

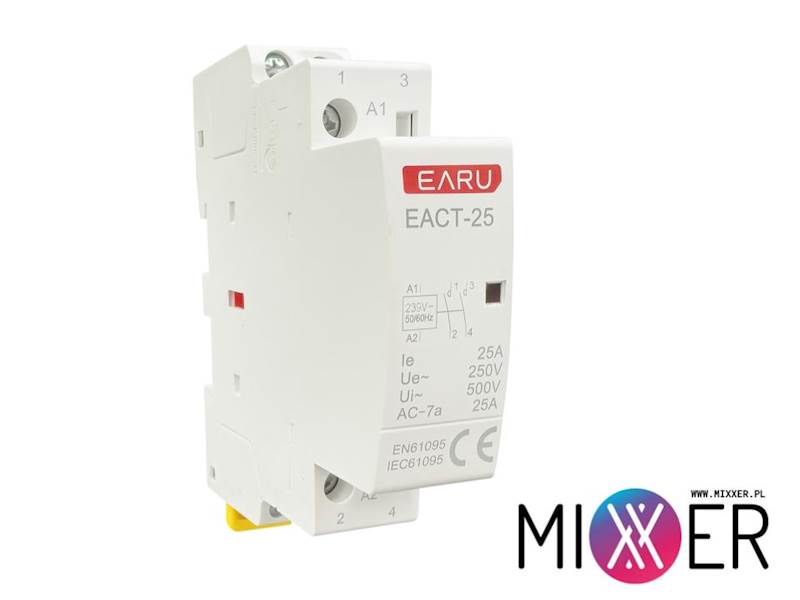

Stycznik EARU EACT-25 na szynę DIN 2P 25A NO 230V AC Art. 00286

Charakterystyka:

🟦 Opis główny
Modułowy stycznik EARU EACT-25 (2P NO) to wysokiej jakości element wykonawczy przeznaczony do zdalnego załączania i rozłączania jednofazowych obwodów prądu przemiennego 230 V AC.
Dzięki kompaktowej budowie (1 moduł / 18 mm) idealnie nadaje się do montażu w rozdzielnicach mieszkaniowych, automatyce domowej, systemach oświetlenia, ogrzewania, pompach czy wentylatorach.

🔧 Parametry techniczne

Parametr	Wartość
Model	EACT-25
Producent	EARU
Typ urządzenia	Stycznik modułowy 2-biegunowy (2P NO)
Zasilanie cewki	230 V AC 50/60 Hz
Pobór mocy cewki	ok. 1,5 W (4,4 VA), cos φ ≈ 0,36
Prąd znamionowy (AC-7a)	25 A (obciążenia rezystancyjne)
Prąd znamionowy (AC-7b)	10 A (obciążenia indukcyjne)
Napięcie robocze styków	230–250 V AC
Napięcie izolacji (Ui)	500 V
Częstotliwość pracy	50/60 Hz
Kategoria użytkowa	AC-7a / AC-7b
Ilość styków roboczych	2 × NO (normalnie otwarte)
Sposób montażu	Na szynę DIN 35 mm
Temperatura pracy	−5 °C … +40 °C

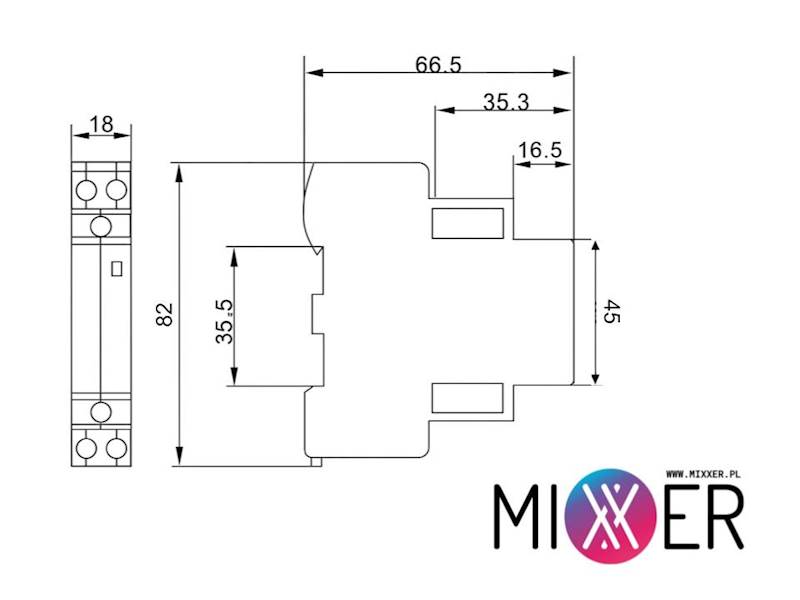

Wymiary	18 mm × 66 mm × 82 mm
Kolor obudowy	Biały / szary z żółtym zaczepem
Materiał obudowy	Tworzywo samogasnące, klasa II

---

💡 Zalety

✅ Kompaktowa obudowa 1 moduł (18 mm)
✅ Montaż na standardowej szynie DIN 35 mm
✅ Cicha praca i trwałe styki
✅ Pobór mocy tylko 1,5 W
✅ Wskaźnik stanu załączenia
✅ Obciążalność do 25 A przy 230 V AC
✅ Doskonały do automatyki budynkowej, sterowania pompami i oświetleniem

---

⚙️ Instrukcja podłączenia

• Zasilanie cewki 230 V AC podłącz do zacisków A1–A2.

• Obciążenie (odbiornik) podłącz do torów 1–2 oraz 3–4.

• Po doprowadzeniu napięcia do cewki A1–A2 styki zostają zwarte, umożliwiając przepływ prądu.

• Po odłączeniu napięcia styki wracają do pozycji otwartej.

⚠️ Uwaga:

• Ten model przeznaczony jest wyłącznie do przełączania prądu przemiennego (AC).

• Nie należy stosować go do obwodów prądu stałego (DC) – grozi to zniszczeniem styków.

• W przypadku obciążeń indukcyjnych (silniki, transformatory) należy uwzględnić prąd AC-7b = 10 A.

---

🧰 Zastosowania

🏠 Automatyka domowa i systemy Smart Home
💡 Sterowanie oświetleniem i grzałkami
🚿 Pompy, hydrofory, zawory elektromagnetyczne
🧊 Sterowanie agregatami chłodniczymi
⚙️ Układy sterowania przemysłowego
