Włącznik, przycisk podświetlany czerwony KCD3 16A trzy piny Art. 00192

Charakterystyka:

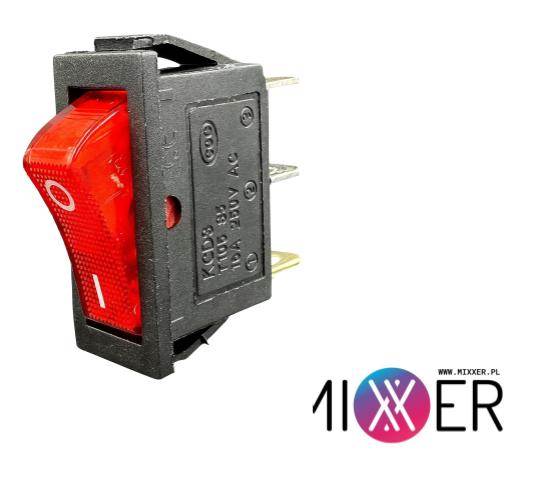

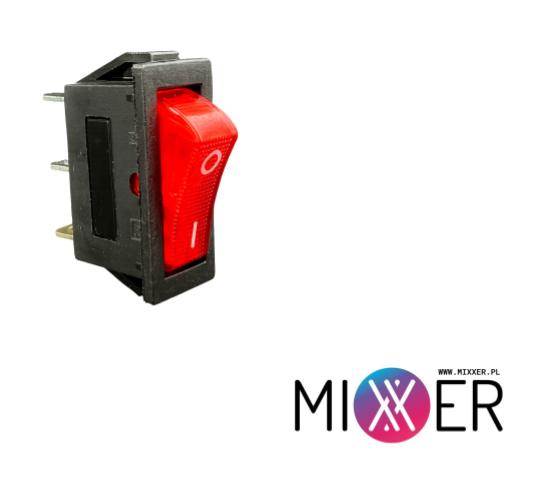

Włącznik podświetlany czerwony KCD3 T105 16A 250V AC 3 piny Art. 00192

🟦 Opis główny
Czerwony włącznik kołyskowy typu KCD3 z wbudowaną diodą podświetlającą to uniwersalny element sterujący do urządzeń elektrycznych i elektronicznych. Stosowany w zasilaczach, oświetleniu, urządzeniach warsztatowych i AGD.
Wyposażony w trzy piny (3 zaciski), umożliwia łatwe podłączenie obwodu z podświetleniem. Przeznaczony do pracy przy napięciu 250V AC i prądzie do 16A.

🔧 Specyfikacja techniczna

• Model: KCD3 T105 85

• Typ przełącznika: kołyskowy (podświetlany)

• Liczba styków: 3 (piny – konektory 6,3 mm × 0,8 mm)

• Napięcie/prąd znamionowy: 250 V AC / 16 A

• Sposób przełączania: SPST (ON-OFF)

• Ilość pozycji stabilnych: 2 (pozycje „I” / „O”)

• Ilość wszystkich pozycji: 2

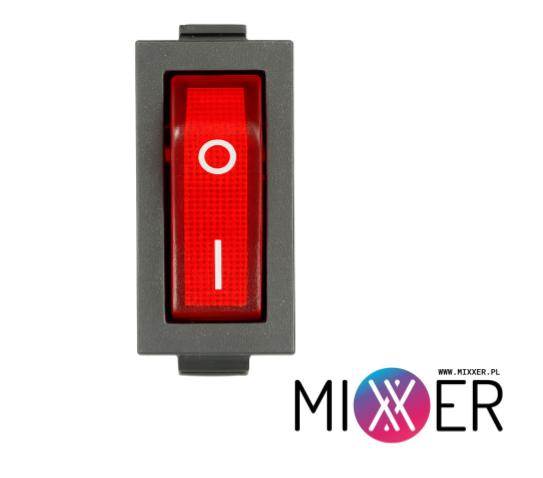

• Oznaczenia klawisza: „I” = włączony, „O” = wyłączony

• Kształt: prostokątny

• Wyprowadzenia: konektory 6,3 mm (standard AMP Faston)

• Montaż: zatrzaskowy (snap-in)

• Grubość panelu montażowego: max 3 mm

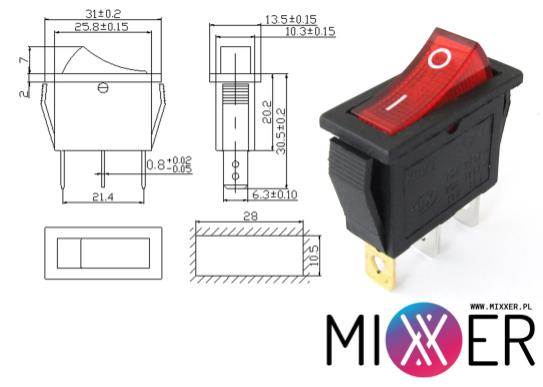

• Wymiary otworu montażowego: 28,2 × 22,3 mm

• Materiał obudowy: tworzywo ABS odporne na wysokie temperatury

• Podświetlenie: neonówka – czerwone światło

• Napięcie podświetlenia: 250 V AC

• Żywotność: > 10 000 cykli

•




  💡 Zalety
  ✅ Podświetlenie widoczne po włączeniu
  ✅ Duży prąd znamionowy – aż 16A
  ✅ Standardowy wymiar otworu montażowego
  ✅ Łatwe podłączenie – trzy solidne piny
  ✅ Niezawodna konstrukcja – długa żywotność
  ✅ Estetyczny wygląd i uniwersalne zastosowanie

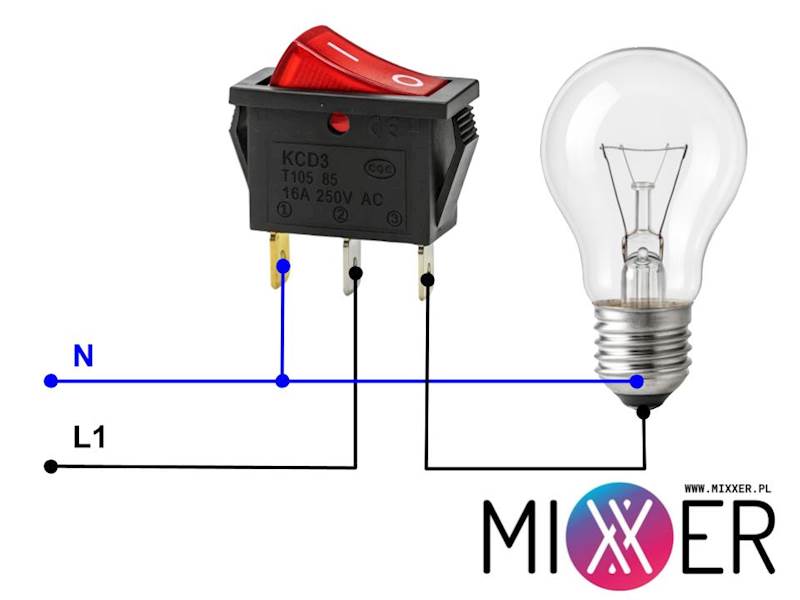

  ⚙️ Instrukcja podłączenia

  Włącznik KCD3 T105 16A posiada 3 piny, oznaczone na obudowie:

• 1 – N (zero / neutralny) → służy wyłącznie do zasilania podświetlenia

• 2 – L (zasilanie / faza) → wejście napięcia

• 3 – wyjście na odbiornik

  💡 Zasada działania:
  Po przełączeniu w pozycję „I”, napięcie z pinu 2 (L) zostaje przekazane na pin 3 (odbiornik).
  Podświetlenie (neonówka lub LED w przełączniku) jest zasilane pomiędzy pinem 1 (N) a pinem 2 (L) — świeci tylko w stanie włączenia.
