Charakterystyka:

Przekaźniki znajdują szerokie zastosowanie zarówno w pojazdach, jak i poza nimi, dzięki swojej zdolności do obsługi wysokich obciążeń przy użyciu niewielkich prądów sterujących. Oto niektóre z możliwych zastosowań przekaźnika o konfiguracji SPDT (Single Pole, Double Throw):

Samochodowe systemy oświetleniowe:

• Przełączanie między światłami mijania a drogowymi.
• Sterowanie dodatkowymi światłami roboczymi lub światłami przeciwmgielnymi.
• Sterowanie oświetleniem wnętrza pojazdu.

Systemy audio:

• Przełączanie źródła sygnału audio.
• Sterowanie anteną elektryczną lub wzmacniaczem mocy.

Systemy bezpieczeństwa:

• Kontrola alarmów samochodowych.
• Zarządzanie centralnym zamkiem.

Elektryczne systemy sterowania silnikiem:

• Sterowanie wtryskiwaczami paliwa.
• Sterowanie wentylatorem chłodnicy.

Sterowanie akcesoriami:

• Włączanie i wyłączanie wycieraczek.
• Sterowanie elektrycznymi szybami lub fotelami.
• Aktywacja pompy paliwa.

Zastosowania przemysłowe:

• Sterowanie silnikami elektrycznymi.
• Sterowanie oświetleniem w automatyzacji budynków.
• Zastosowania w sterowaniu procesami przemysłowymi.

Automatyka domowa:

• Systemy inteligentnego domu do kontrolowania oświetlenia, ogrzewania czy klimatyzacji.
• Sterowanie systemami nawadniania ogrodów.

Marine and Aviation:

• Kontrola wyposażenia elektrycznego w łodziach i samolotach.

Hobby i robotyka:

• Jako elementy sterujące w modelarstwie lub robotyce.

Zasilanie awaryjne:

• Przełączanie między zasilaniem awaryjnym a głównym.

Przekaźniki są niezwykle uniwersalnymi komponentami i mogą być stosowane wszędzie tam, gdzie jest potrzeba kontrolowania dużego obciążenia przy użyciu niewielkiego sygnału sterującego. Warto jednak pamiętać, że wybór przekaźnika musi być dostosowany do specyfiki obciążenia, w tym napięcia, prądu i wymagań środowiskowych.

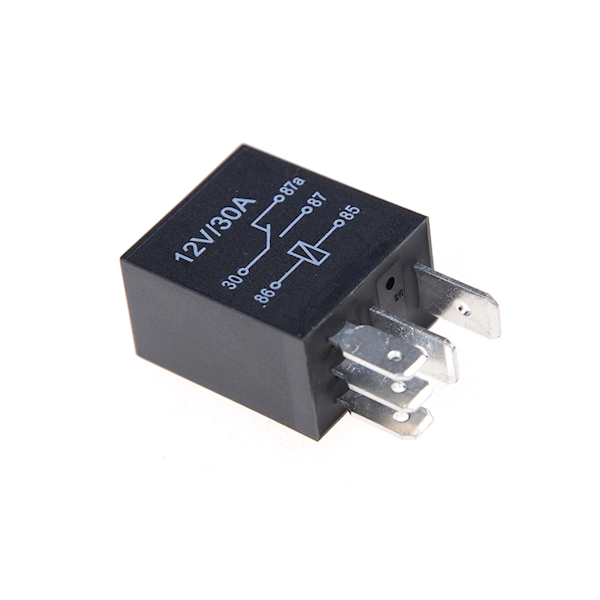

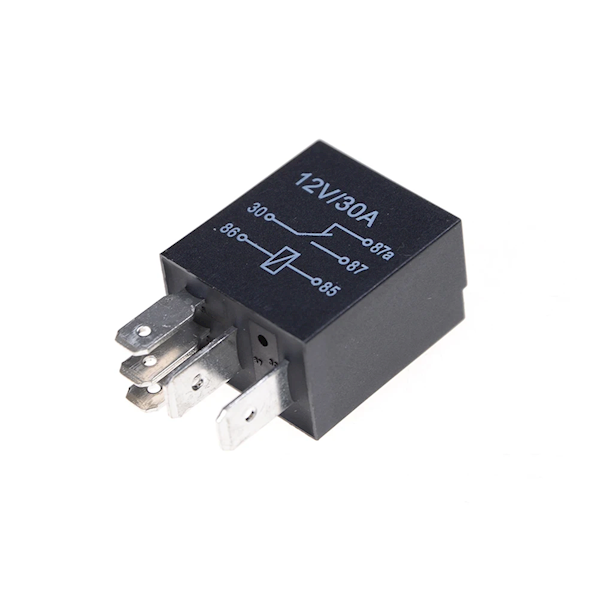

Parametry Techniczne

• Typ: Elektromagnetyczny
• Napięcie minimalne cewki: 9VDC
• Napięcie cewki nominalne: 12VDC
• Prąd cewki: 130 mA przy 12VDC
• Konfiguracja styków: 1C (przełączanie), SPDT (Single Pole, Double Throw)
• Czas zwłoki: <10 ms (czas aktywacji)
• Czas zwolnienia: <5 ms (czas dezaktywacji)
• Maksymalne obciążenie styków: 30A przy 12VDC
• Izolacja: Odporność na napięcie przebicia między cewką a stykami >500V AC
• Temperatura pracy: -40...85°C

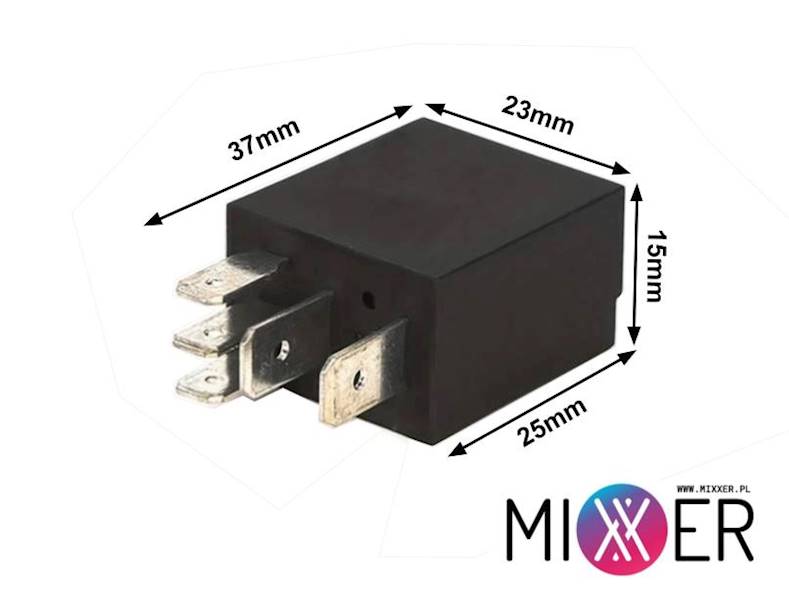

• Wymiary zewnętrzne: 23x15x37mm

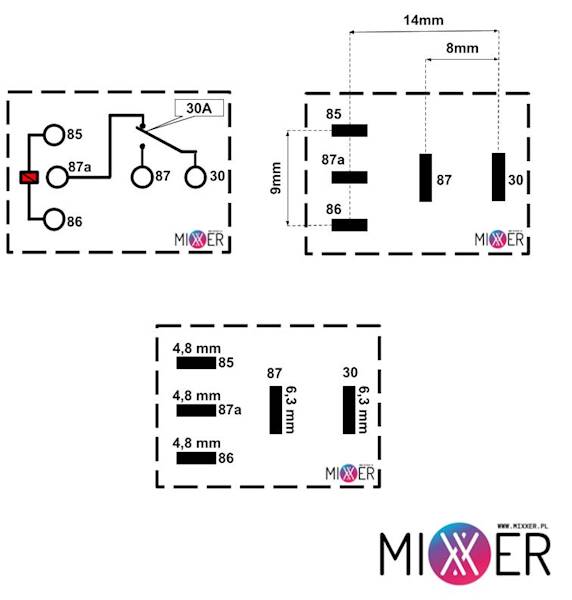

85 - Podłączenie cewki przekaźnika 12 VDC

86 - Podłączenie cewki przekaźnika 12V DC

30 - Zasilanie Styku

87 - Styk normalnie otwarty

87a - Styk normalnie zamknięty
