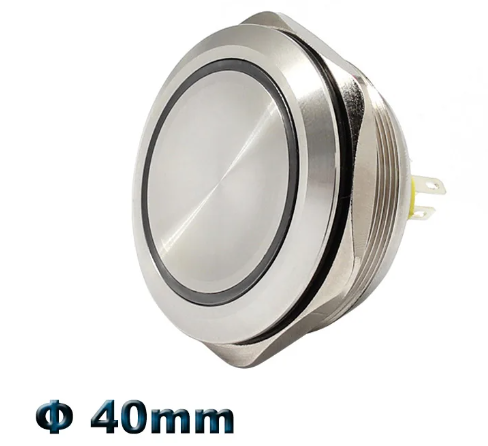

Przycisk metalowy podświetlany IP67 zielony 40mm / 1NO1NC / 6V DC Art. 00205

Charakterystyka:

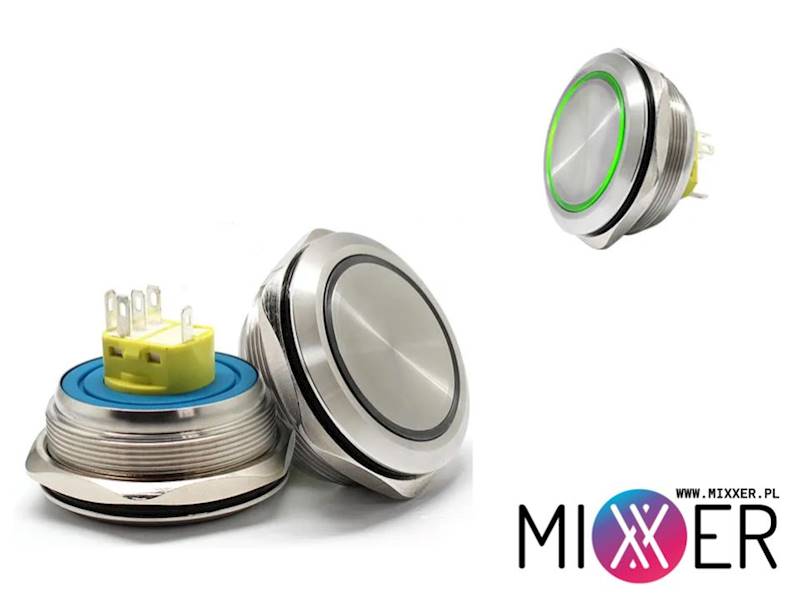

Monostabilny duży przycisk z zielonym podświetleniem LED.

Wykonany ze stali nierdzewnej , odporny na korozję.

Średnica gwintu montażowego  fi 40mm.

Parametry techniczne

• Typ przełącznika, monostabilny, wandaloodporny
• Kolor podświetlenia (obwódki) Zielony
• Ilość wszystkich pozycji, 2
• Konfiguracja styków, NC/NO
• Obciążalność styków AC/DC @R(przy obciążeniu rezystancyjnym), 5A
• Napięcie pracy podświetlenia LED, 6V DC
• Klasa szczelności, IP67,
• Wyprowadzenia, konektory 2,8mm x 7mm
• Temperatura pracy, -30...65°C
• Trwałość elektryczna, 50000 cykli
• Rezystancja styku maks., 10mΩ
• Trwałość mechaniczna, 100000 cykli
• Kształt przycisku, płaski

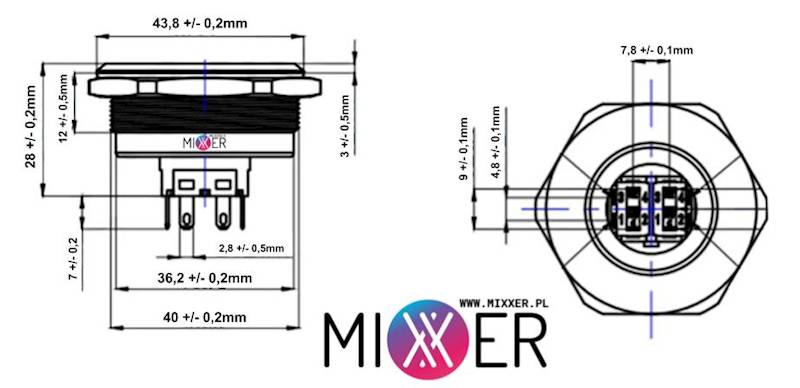

• Wymiary otworu montażowego, Ø40mm
• Średnica klawisza: Ø31mm
• Kolor korpusu, srebrny
• Materiał korpusu, Stal nierdzewna
• Napięcie próby, 2kV
• Materiał styku, mosiądz
• Pokrycie styku, srebrzony
• Rezystancja izolacji min., 1GΩ
• Grubość panelu, 1...3 +/-0,5mm

Podana cena dotyczy 1 szt.

Gumowa uszczelka w zestawie

Masa netto 76 g

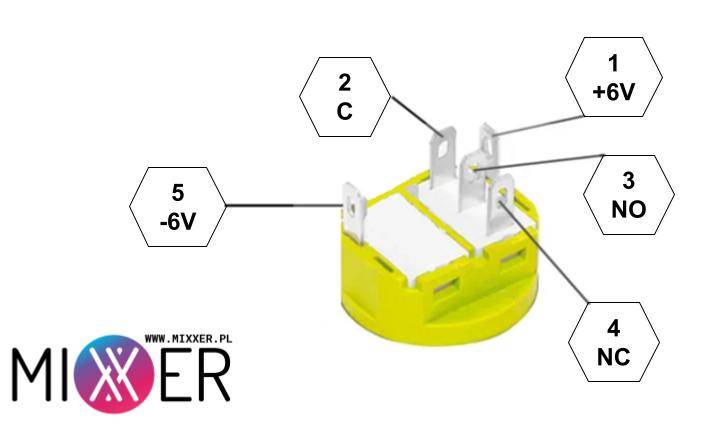

Opis konektorów / podłączenia

1. Zasilanie podświetlenia plus 6V DC

2. Pin " C " Wspólny dla styków NO oraz NC

3. Pin " NO " (Normalnie otwarty)

4. Pin " NC " (Normalnie zamknięty)

5. Zasilanie podświetlenia minus -6V DC

Przełącznik jest monostabilny co oznacza że po wciśnięciu a następnie puszczeniu przełącznika wróci on do swojej pierwotnej pozycji automatycznie.

W monecie kiedy przycisk jest nie wciśnięty pin 2 " C " jest połączony z pinem 4 " NC ".  Po naciśnięciu przełącznika połączenie pomiędzy pinem 2 " C " a pinem 4 " NC " zostaje przerwane natomiast tworzy się nowe połączenie pomiędzy pinem 2 " C " a pinem 3 " NO " ale tylko do czasu kiedy przycisk jest wciśnięty.
