Opis:

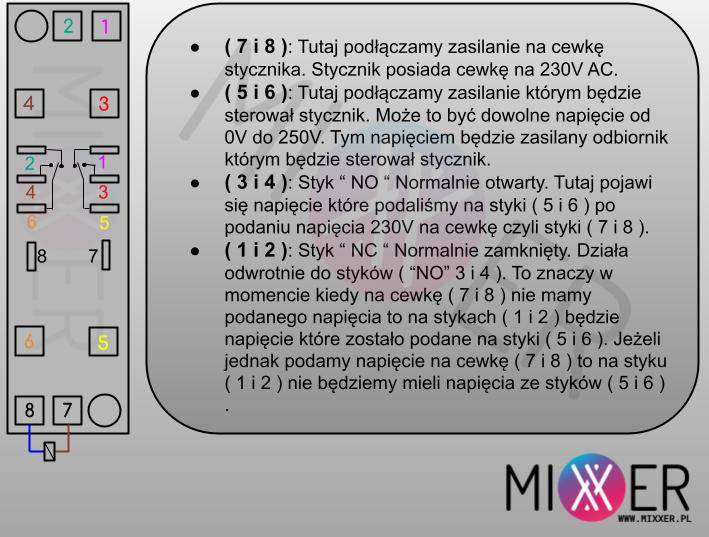

Przekaźnik wyposażony w dwa kanały ( styki ) z wyjściem " NO " ( normalnie

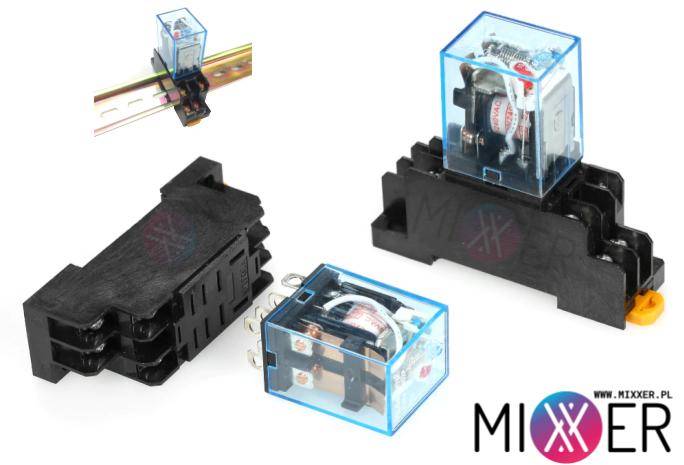

otwarty ) oraz " NC " ( normalnie zamknięty ). W zestawie ze

stycznikiem dostają pańśtwo podstawkę dzięki której w łatwy

sposób podłączymy przekaźnik do instalacji elektrycznej oraz

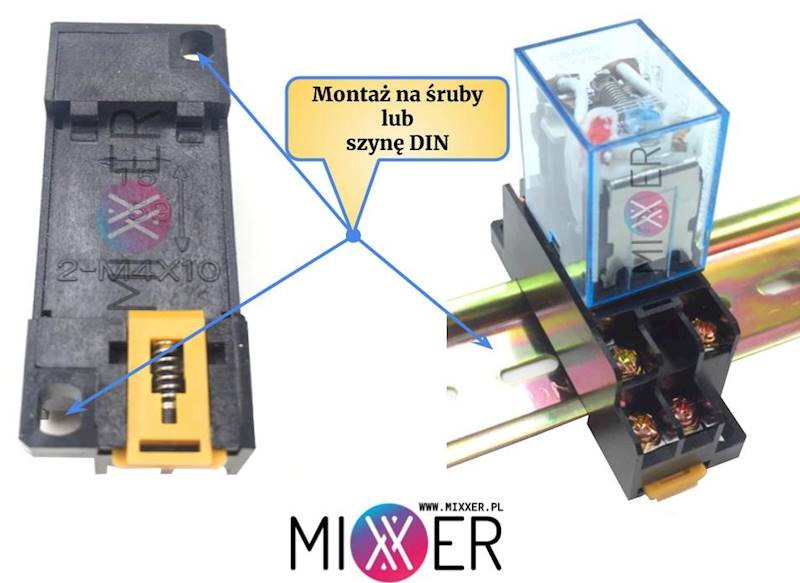

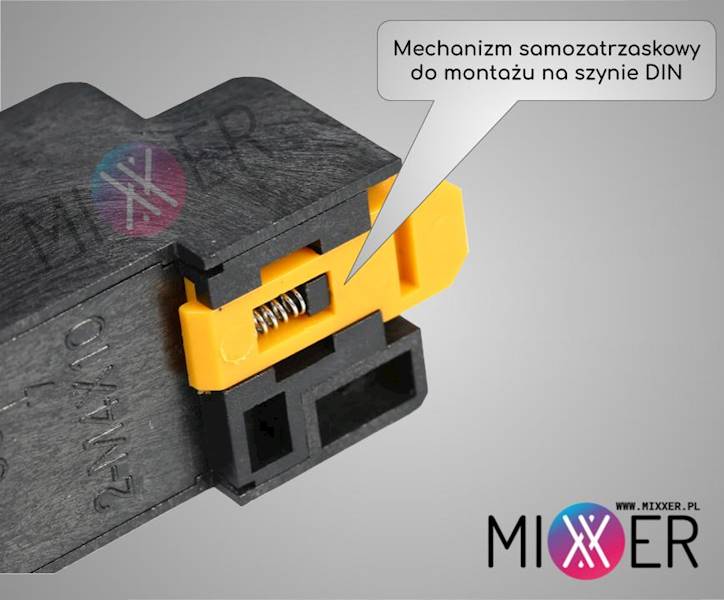

zamontujemy go w pewny i estetyczny sposób na śruby lub szynę

" DIN ". Każdy z kanałów jest zaprojektowany tak aby mógł przez

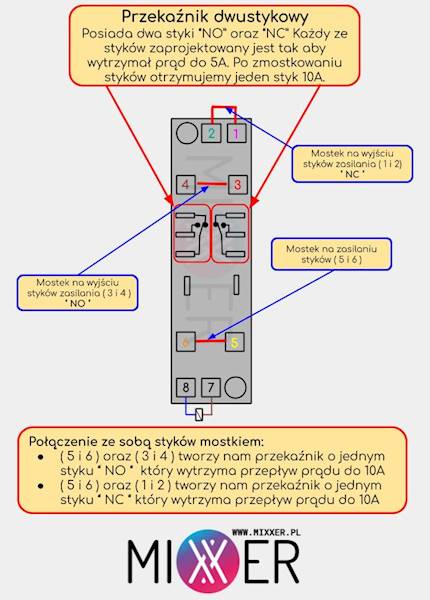

niego płynąć prąd 5A. Istnieje możliwość połączenia styków

mostkami tak aby przekaźnik pracował jako jedno kanałowy

którym może płynąć prąd 10A. Stycznik posiada wbudowaną diodę

dzięki której będziemy wiedzieć kiedy cewka dostaje zasilanie.

Charakterystyka:

Parametry Techniczne

• Obudowa: Tworzywo sztuczne
• Rodzaj montażu: Śruby lub szyna TH35
• Klasa ochrony: IP20
• Napięcie zasilania cewki: 230V
• Ilość Kanałów: 2 każdy kanał posiada styk " NO " oraz " NC "
• Prąd roboczy na jeden kanał ( styk ): 5A 1150W
• Prąd roboczy na dwóch zwartych kanałach: 10A 2300W
• Napięcie styków roboczych: od 1V do 250V

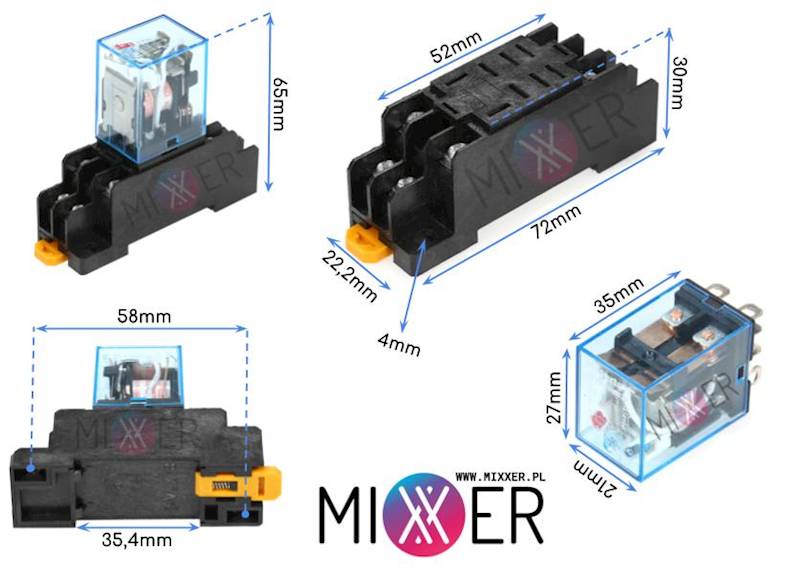

Wymiary zestawu

• Długość całkowita zestawu: 72mm
• Wysokość całkowita zestawu: 65mm
• szerokość całkowita zestawu: 22,2mm

Wymiary przekaźnika

• Wysokość: 35mm
• Szerokość: 21mm
• Długość: 27mm

Wymiary podstawki

• Wysokość: 30mm
• Szerokość: 22,2mm
• Długość: 72mm
