Włącznik kołyskowy podświetlany Mixxer KCD4 30A czerwony 4 piny

Charakterystyka:

📌 O produkcie

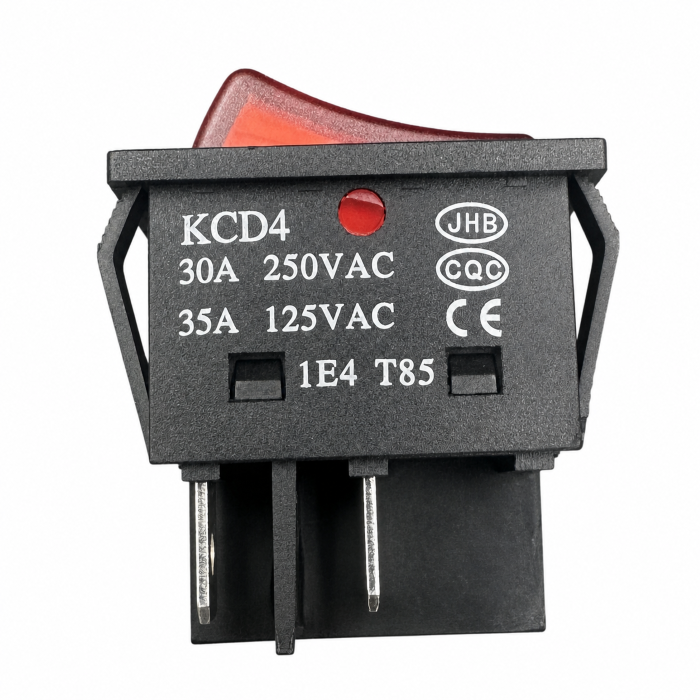

Podświetlany włącznik kołyskowy Mixxer KCD4 służy do załączania i wyłączania dwóch torów elektrycznych. Czerwony klawisz ma oznaczenia I/O, a czarna obudowa jest przeznaczona do montażu panelowego. Oferowany wariant ma cztery płaskie konektory.

🔧 Parametry techniczne

• Marka: Mixxer; model: KCD4; kod produktu: 00190.
• Układ styków: DPST ON-OFF — dwa tory przełączane wspólnie.
• Oznaczenia na obudowie: 30 A / 250 V AC oraz 35 A / 125 V AC.
• Kolor klawisza i podświetlenia: czerwony; obudowa: czarna.

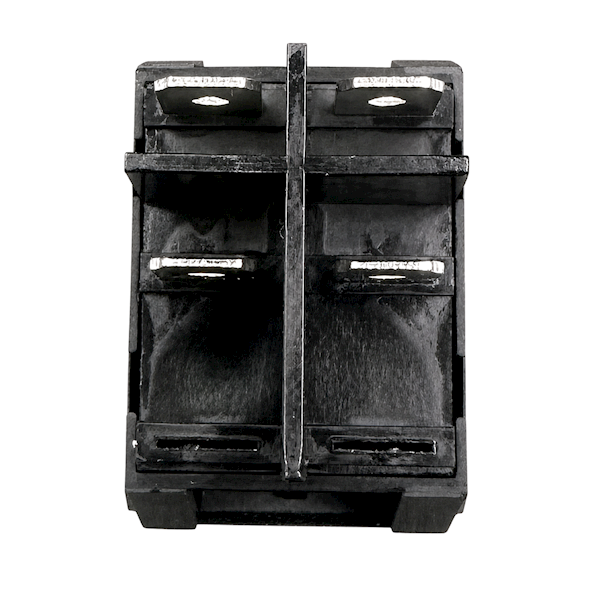

• Liczba wyprowadzeń: 4 płaskie konektory.

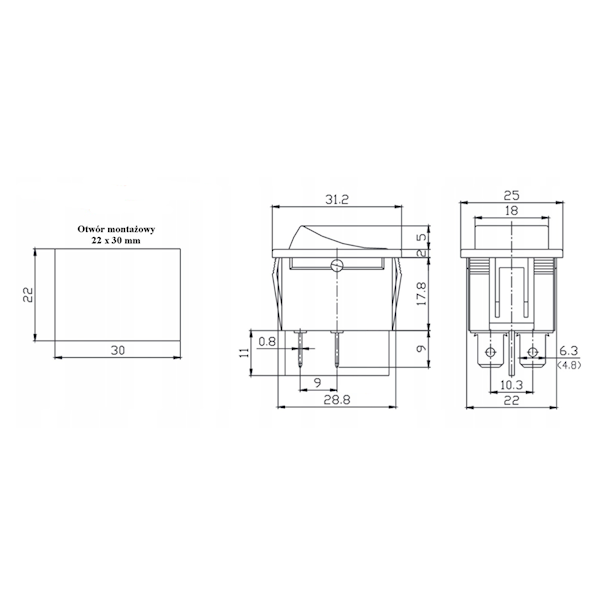

• Otwór montażowy: 30 × 22 mm.
• Panel czołowy: 31,2 × 25 mm.
• Głębokość korpusu bez wyprowadzeń: 17,8 mm.

⚙️ Podłączenie i montaż

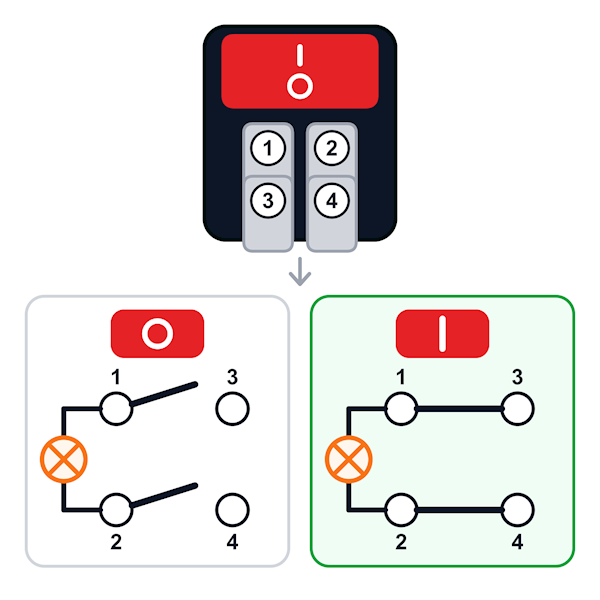

Numeracja na schemacie dotyczy widoku od strony konektorów, przy oznaczeniu I klawisza ustawionym u góry. W pozycji O oba tory są rozwarte. W pozycji I zwarte są pary 1–3 oraz 2–4.

Wewnętrzna lampka jest połączona pomiędzy zaciskami 1 i 2. Przy zasilaniu podanym na zaciski 1 i 2 świeci w pozycjach O oraz I. Przy zasilaniu podanym na zaciski 3 i 4 świeci tylko w pozycji I. W próbie rzeczywistego egzemplarza potwierdzono świecenie lampki przy napięciu przemiennym od 100 V AC.

Boczne zaczepy służą do osadzenia przełącznika w odpowiednio przygotowanym otworze panelu. Schemat pokazuje układ styków i lampki; nie zastępuje instrukcji wykonania instalacji.

✅ Zalety

• Oznaczenia I/O ułatwiają rozpoznanie pozycji klawisza.
• Dwa tory są załączane jednym ruchem przełącznika.
• Zaczepy obudowy umożliwiają montaż zatrzaskowy w panelu.

📦 Zawartość zestawu

1 sztuka czerwonego, podświetlanego włącznika kołyskowego KCD4 z czterema pinami.

⚠️ Bezpieczeństwo

Wartości 30 A / 250 V AC oraz 35 A / 125 V AC są oznaczeniami znamionowymi podanymi na obudowie przełącznika. Nie należy traktować ich jako zalecenia do długotrwałej pracy przy pełnym prądzie w każdych warunkach. Przy pracy ciągłej oraz obciążeniach indukcyjnych lub o dużym prądzie rozruchowym należy zachować odpowiedni zapas prądowy. W razie potrzeby zastosować właściwie dobrany stycznik albo przekaźnik, a przełącznik wykorzystać w obwodzie sterowania.

• Montaż i podłączenie wykonywać przy odłączonym zasilaniu. W instalacjach sieciowych czynności powinna wykonywać osoba z odpowiednimi kwalifikacjami.
• Nie przekraczać wartości napięcia i prądu podanych na obudowie.
• Nie korzystać ze schematu podobnego przełącznika; przed podłączeniem sprawdzić funkcję zacisków dokładnego wariantu.
• Połączenia prawidłowo zaizolować, zabezpieczyć przewody przed wyrwaniem i stabilnie zamocować przełącznik.
• Nie używać produktu uszkodzonego, przegrzanego ani z poluzowanymi zaciskami.

ℹ️ Informacje dodatkowe

Producent: Mixxer Hurtownia Wielobranżowa Łukasz Wiśniewski, ul. Morska 4/A2, 84-240 Reda, Polska. Kontakt: [email protected].
