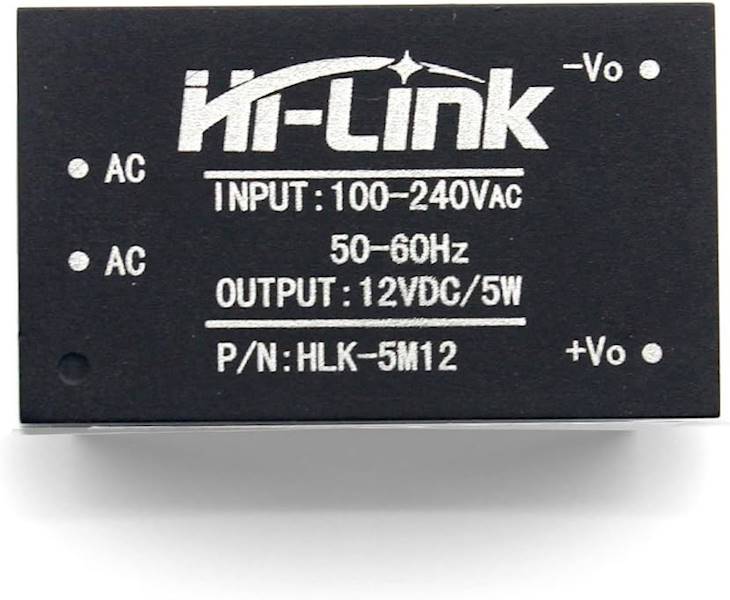

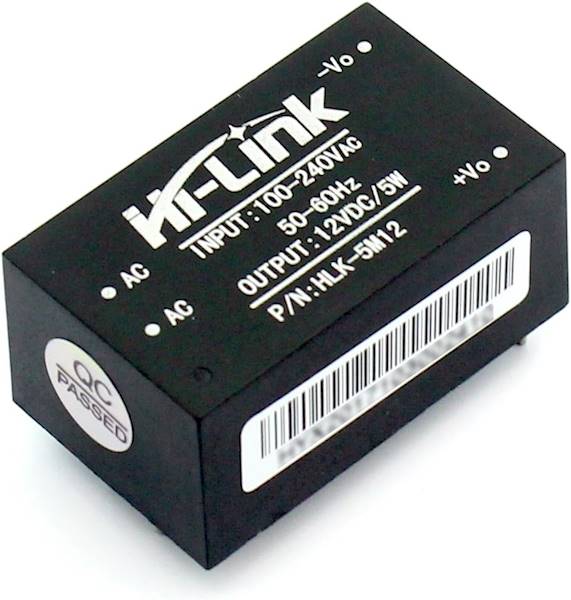

Zasilacz Przetwornica HI-LINK HLK-5M12 / 230V AC do 12V DC / 0,42A 5W Art. 00252

Charakterystyka:

Przetwornica HLK-5M12 to kompaktowy moduł zasilający produkowany przez firmę Hi-Link, który konwertuje napięcie sieciowe 100-240V AC na stabilne 12V DC przy mocy 5W. Jest popularna w zastosowaniach elektroniki użytkowej i przemysłowej ze względu na swoje niewielkie wymiary i wysoką sprawność.

Parametry techniczne:

• Napięcie znamionowe: Od 100V do 240V AC
• Napięcie wyjściowe: 12V DC
• Prąd wyjściowy: 0,42A
• Szerokość: 23mm
• Długość: 38mm
• Wysokość: 18mm
• Waga: do 23 g
• wytrzymała obudowa
• wymagania zgodne z: UL, CE
• zabezpieczenie przed zwarciem i przeciążeniem wyjścia
• niskie zużycie energii <0,1W
• Temperatura pracy: Od -25 do +60℃
• Regulacja napięcia: ± 0,2%
• Regulacja obciążenia: ± 0,5%
• Wyjście tętnienia i szumy (MVP-p): ≤70 mVp-p

Zalety HLK-5M12

✔ Kompaktowe wymiary – łatwa do zabudowy w urządzeniach

✔ Niskie zakłócenia EMI – nadaje się do zastosowań wrażliwych na zakłócenia

✔ Bezpieczeństwo i zgodność z normami EMC

✔ Brak potrzeby stosowania dodatkowych komponentów do podstawowego działania

✔ Odporny na wilgoć, kurz i wibracje (IP65)

Zastosowania HLK-5M12

Automatyka domowa i IoT – zasilanie systemów inteligentnego domu

🔧 Urządzenia przemysłowe – sterowniki, sensory

💻 Mikrokontrolery – Arduino, ESP8266, ESP32

🎛 Elektronika użytkowa – systemy audio, urządzenia pomiarowe

🚦 Systemy LED i oświetlenie

Opis wyprowadzeń

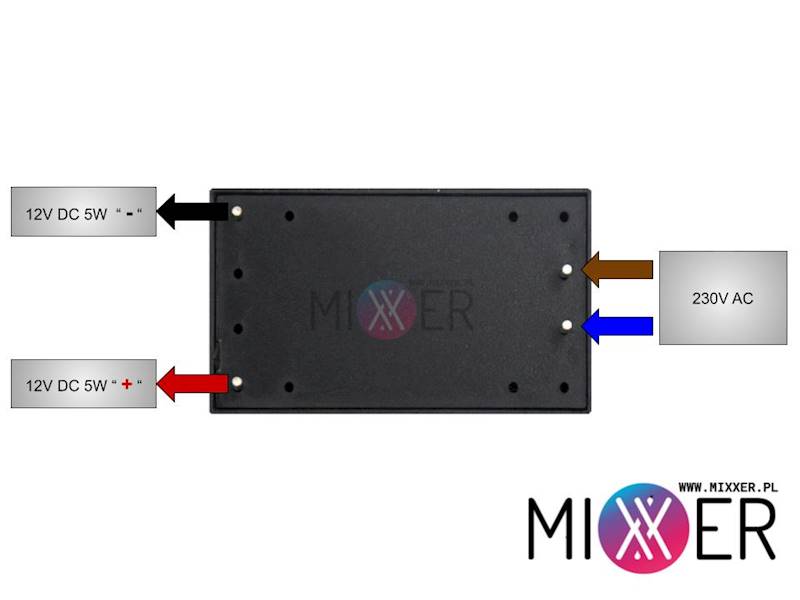

Moduł HLK-5M12 posiada cztery piny, które należy podłączyć zgodnie z poniższym schematem:

• 1 (AC), Wejście zasilania, Faza (L) 100-240V AC
• 2 (AC), Wejście zasilania, Neutralny (N) 100-240V AC
• 3 (-V0), Wyjście masy, GND (masa) 12V DC
• 4 (+V0), Wyjście napięcia, +12V DC

⚠ UWAGA: Podłączanie sieciowego napięcia 230V AC wymaga ostrożności. Zaleca się stosowanie bezpiecznika i zabezpieczeń!
